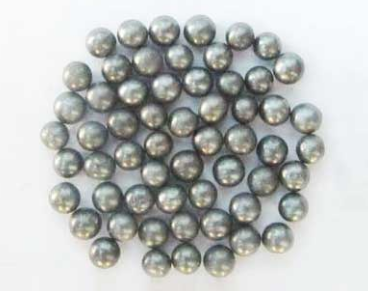

合金鋼丸一般在鑄造業(yè)中用的相對來說是比較廣泛的，當(dāng)它用在適合的設(shè)備上使用的時候，會更加的經(jīng)久耐用，并且是非常理想的磨料。通過對1#、2#、3#合金鋼丸分別進(jìn)行淬火加熱，淬火過程如下：
　　1、淬火加熱溫度
　?。?00±20）℃。在淬火加熱爐內(nèi)把鋼丸加熱到預(yù)定溫度，并且保溫一小時，使奧氏體均勻化。
　　2、淬火介質(zhì)
　　硝酸鉀和亞硝酸鈉，55%KNO3＋45%NaNO2。
　　3、淬火介質(zhì)加熱
　　設(shè)計制造一個介質(zhì)加熱裝置，包括爐子和淬火槽，把介質(zhì)加熱到300-350℃，恒溫。
　　4、等溫淬火過程
　　把加熱好的合金鋼丸放入淬火介質(zhì)中，保溫20min，然后取出空冷。放入過程要快速平穩(wěn)，防止淬火介質(zhì)飛濺燙人。不要一次放入合金鋼丸太多，防止介質(zhì)升溫。保溫過程中要監(jiān)控溫度。
　　它多用于不銹鋼件和鋁鑄件，因?yàn)槠鋻亣娡韬蟛粫廴捐T件，且合金鋼丸較耐磨。而高硬度的對用于航空發(fā)動機(jī)和柴油機(jī)的葉片、氣缸、連桿的強(qiáng)化。
      小編：lena
